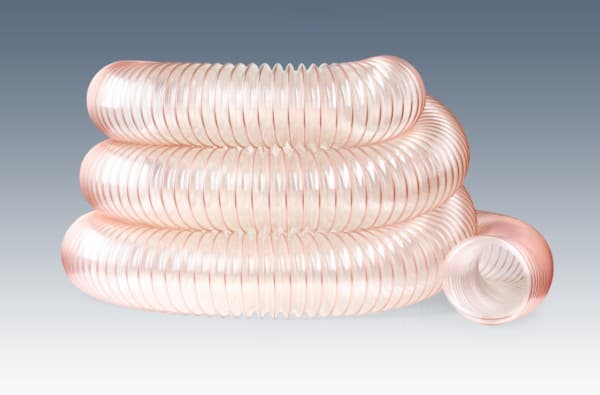

Tipas C2. Polivinilchloridas – superlengva konstrukcija

Žarnos konstrukcijos pagrindą sudaro spiralė iš spyruoklinės vielos, sujungta elastinga polivinilchlorido plėvele.

20–650 mm.

Temp.

0 °C – +70 °C.

Ilgis

maksimalus 6 m, standartinis 6 m.

Pritaikymo sritys

Medienos apdirbimas Cheminė pramonė Vėdinimo sistemos

Reikia individualios konfigūracijos?

Susisiekite su mūsų inžinieriumi — gausite parinkimo rekomendacijas ir kainą.

Skambinti El. paštas

Aprašymas

Gaminio aprašymas

Konstrukcija

Žarnos konstrukcijos pagrindą sudaro spiralė iš spyruoklinės vielos, sujungta elastinga polivinilchlorido plėvele.

Vielos storis: 1,0–2,0 mm priklausomai nuo žarnos diametro.

Elastingos sienelės storis: apie 0,5 mm.

Savybės

Polivinilchloridas yra patvari, nerūdijanti medžiaga. Pasižymi gebėjimu slopinti vibracijas. Vidinė žarnos sienelė lygi, todėl sumažėja trinties jėga. Esminė žarnos savybė – mažas svoris ir puikus lankstumas.

Polivinilchloridas nepritaikytas vartojimo medžiagoms transportuoti.

Temperatūrų diapazonas: 0 °C – +70 °C.

Spalva: pusiau permatomas su matoma spirale, spalvotas variantas pagal užsakymą.

Matmenys

Diametrų diapazonas: 20–650 mm.

Ilgis: maksimalus 6 m, standartinis 6 m.

Pritaikymas

Dujinių medžiagų transportavimas (oras, pramoninės dujos, tepalų garai ir kt.).

Dulkių transportavimas (dūmai, drožlės, stiklo ir keramikos dulkės).

Vėdinimo žarnos vidaus klimato sistemose.

Techniniai parametrai

Visa produkcija sertifikuota

Matmenys

Matmenų lentelė

Vidinis diametras [mm]	Išorinis diametras [mm]	Lenkimo spindulys [mm]	Masė [kg/m]
50	54	54	0,28
60	64	64	0,3
70	74	74	0,33
80	84	84	0,35
85	89	89	0,36
90	94	94	0,39
100	104	104	0,41
110	114	114	0,44
120	124	124	0,47
125	129	129	0,49
130	134	134	0,51
140	144	144	0,54
150	154	154	0,58
160	164	164	0,61
170	174	174	0,66
180	184	184	0,71
190	194	194	0,74
200	204	204	0,77
220	224	224	0,83
250	256	255	0,92
280	285	285	1,01
300	306	306	1,07
315	321	321	1,12
350	356	356	1,22
400	408	408	1,6
500	508	508	1,75
600	608	608	1,9
650	660	660	2,35

Techniniai duomenys

Specifikacija

Parametras	Reikšmė
Vidinis diametras (DN)	20–650 mm.
Darbinė temperatūra	0 °C – +70 °C.
Sienelės storis	apie 0,5 mm.
Standartinis ilgis	maksimalus 6 m, standartinis 6 m.
Tiekiami diametrai	50, 60, 70, 80, 85, 90, 100, 110, 120, 125, 130, 140, 150, 160, 170, 180, 190, 200, 220, 250, 280, 300, 315, 350, 400, 500, 600, 650
