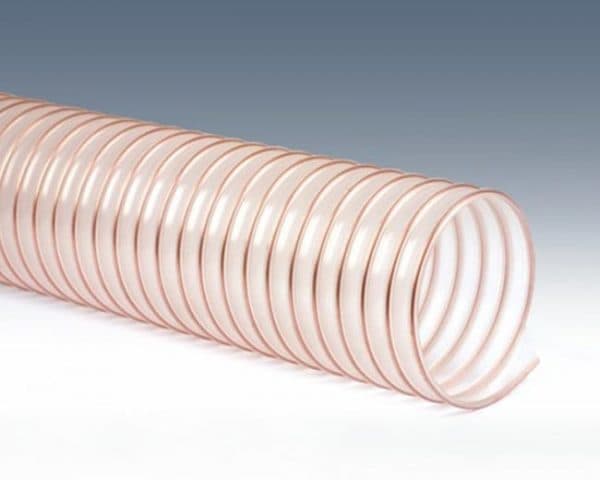

Tipas A1. Polivinilchloridas – lengva konstrukcija

Žarnos konstrukcijos pagrindą sudaro spiralė iš spyruoklinės vielos, sujungta elastingu polivinilchlorido sluoksniu.

20–650 mm.

Temp.

0 °C – +70 °C.

Ilgis

10 m, suderinus su užsakovu gali būti padidintas iki 20 m.

Pritaikymo sritys

Medienos apdirbimas Cheminė pramonė Vėdinimo sistemos

Reikia individualios konfigūracijos?

Susisiekite su mūsų inžinieriumi — gausite parinkimo rekomendacijas ir kainą.

Skambinti El. paštas

Aprašymas

Gaminio aprašymas

Konstrukcija

Žarnos konstrukcijos pagrindą sudaro spiralė iš spyruoklinės vielos, sujungta elastingu polivinilchlorido sluoksniu.

Vielos storis: 1,0–2,5 mm priklausomai nuo žarnos diametro.

Elastingos sienelės storis: apie 0,7 mm.

Savybės

Polivinilchloridas yra patvari, nerūdijanti medžiaga. Pasižymi gebėjimu slopinti vibracijas. Vidinė vamzdyno sienelė lygi, todėl sumažėja trinties jėga. Esminė žarnos savybė – mažas svoris ir puikus lankstumas.

Polivinilchloridas nepritaikytas vartojimo medžiagoms transportuoti.

Temperatūrų diapazonas: 0 °C – +70 °C.

Spalva: pusiau permatomas su matoma spirale, spalvotas variantas pagal užsakymą.

Matmenys

Diametrų diapazonas: 20–650 mm.

Ilgis: 10 m, suderinus su užsakovu gali būti padidintas iki 20 m.

Pritaikymas

Dujinių ir skystų medžiagų transportavimas (oras, pramoninės dujos, vanduo, vandeniniai skysčiai, šlamas ir kt.).

Dulkių ir granulių transportavimas (dūmai, drožlės, pjuvenos, cheminės medžiagos).

Vėdinimo žarnos vidaus klimato sistemose.

Kabelių kanalų apsauga.

Techniniai parametrai

Visa produkcija sertifikuota

Matmenys

Matmenų lentelė

Vidinis diametras [mm]	Išorinis diametras [mm]	Lenkimo spindulys [mm]	Masė [kg/m]	Darbinis slėgis [bar]	Atsparumas vakuumui		Vakuumas [bar]
Vidinis diametras [mm]	Išorinis diametras [mm]	Lenkimo spindulys [mm]	Masė [kg/m]	Darbinis slėgis [bar]	[mm H₂O]	[bar]	Vakuumas [bar]
20	25	25	0,28	0,7	7000	0,686	0,314
25	30	30	0,31	0,7	6500	0,637	0,363
32	37	37	0,34	0,6	5500	0,539	0,461
38	44	44	0,36	0,5	5000	0,49	0,51
40	46	46	0,37	0,5	4500	0,441	0,559
42	48	48	0,38	0,4	4000	0,392	0,608
45	51	51	0,39	0,4	4000	0,392	0,608
50	56	56	0,41	0,4	3500	0,343	0,657
55	61	61	0,43	0,3	3000	0,294	0,706
60	66	66	0,46	0,3	3000	0,294	0,706
63	69	69	0,48	0,3	2500	0,245	0,755
65	72	72	0,51	0,3	2500	0,245	0,755
70	76	76	0,54	0,2	2500	0,245	0,755
75	82	82	0,58	0,2	2500	0,245	0,755
80	88	88	0,67	0,2	2000	0,196	0,804
82	90	90	0,68	0,2	1500	0,147	0,853
85	93	93	0,7	0,2	1500	0,147	0,853
90	98	98	0,74	0,2	1500	0,147	0,853
95	103	103	0,76	0,2	1500	0,147	0,853
100	108	108	0,81	0,2	1500	0,147	0,853
105	113	113	0,82	0,2	1500	0,147	0,853
110	118	118	0,84	0,2	1500	0,147	0,853
115	123	123	0,89	0,2	1000	0,098	0,902
120	128	128	0,93	0,2	1000	0,098	0,902
125	133	133	0,96	0,2	1000	0,098	0,902
127	135	135	0,97	0,2	1000	0,098	0,902
130	138	138	0,98	0,2	1000	0,098	0,902
135	143	143	1,03	0,1	1000	0,098	0,902
140	148	148	1,08	0,1	1000	0,098	0,902
145	153	153	1,12	0,1	1000	0,098	0,902
150	158	158	1,16	0,1	1000	0,098	0,902
160	168	168	1,23	0,1	1000	0,098	0,902
165	173	173	1,27	0,1	1000	0,098	0,902
170	178	188	1,3	0,1	1000	0,098	0,902
180	188	188	1,38	0,1	1000	0,098	0,902
185	196	196	1,42	0,1	1000	0,098	0,902
190	203	203	1,46	0,1	1000	0,098	0,902
200	208	208	1,53	0,1	1000	0,098	0,902
203	211	211	1,56	0,1	500	0,049	951
210	218	218	1,62	0,1	500	0,049	0,951
220	228	228	1,71	0,1	500	0,049	0,951
226	234	234	1,76	0,1	500	0,049	0,051
240	248	248	1,88	0,1	500	0,049	0,951
250	258	258	1,91	0,1	500	0,049	0,951
275	283	283	2,16	0,1	500	0,049	0,951
280	288	288	2,2	0,1	500	0,049	0,951
300	308	308	2,41	0,1	500	0,049	0,951
315	323	323	2,62	0,1	500	0,049	0,951
320	328	328	2,75	0,1	500	0,049	0,951
350	358	358	2,93	0,1	500	0,049	0,951
355	363	363	3,02	0,1	500	0,049	0,951
400	408	408	3,34	0,1	500	0,049	0,951
450	460	460	6	0,1	500	0,049	0,951
500	510	510	7,5	0,1	500	0,049	0,951

Techniniai duomenys

Specifikacija

Parametras	Reikšmė
Vidinis diametras (DN)	20–650 mm.
Darbinė temperatūra	0 °C – +70 °C.
Sienelės storis	apie 0,7 mm.
Standartinis ilgis	10 m, suderinus su užsakovu gali būti padidintas iki 20 m.
Tiekiami diametrai	20, 25, 32, 38, 40, 42, 45, 50, 55, 60, 63, 65, 70, 75, 80, 82, 85, 90, 95, 100, 105, 110, 115, 120, 125, 127, 130, 135, 140, 145, 150, 160, 165, 170, 180, 185, 190, 200, 203, 210, 220, 226, 240, 250, 275, 280, 300, 315, 320, 350, 355, 400, 450, 500
