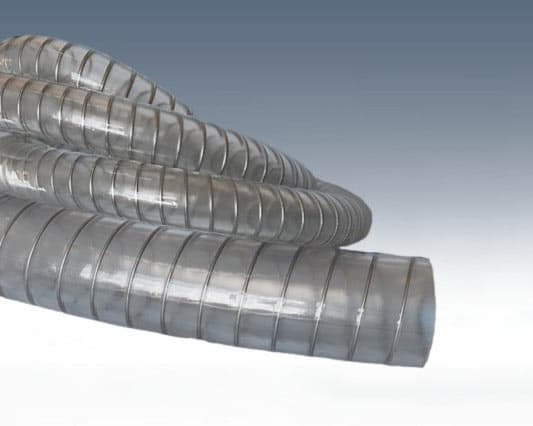

Polivinilchloridas – vakuumas

Žarnos konstrukcijos pagrindą sudaro spiralė iš spyruoklinės vielos, sujungta elastingu polivinilchlorido sluoksniu.

12–110 mm.

Temp.

nuo −35 °C iki +65 °C.

Slėgis

3–8 bar

Ilgis

iki 60 m.

Reikia individualios konfigūracijos?

Susisiekite su mūsų inžinieriumi — gausite parinkimo rekomendacijas ir kainą.

Skambinti El. paštas

Aprašymas

Gaminio aprašymas

Konstrukcija

Žarnos konstrukcijos pagrindą sudaro spiralė iš spyruoklinės vielos, sujungta elastingu polivinilchlorido sluoksniu.

Elastingos sienelės storis: 3–9,5 mm.

Slėgis: 3–8 bar

Savybės

Polivinilchloridas yra patvari, nerūdijanti medžiaga. Pasižymi gebėjimu slopinti vibracijas. Vidinė žarnos sienelė lygi, todėl sumažėja trinties jėga. Esminė žarnos savybė – mažas svoris ir puikus lankstumas.

Temperatūrų diapazonas: nuo −35 °C iki +65 °C.

Matmenys

Diametrų diapazonas: 12–110 mm.

Ilgis: iki 60 m.

Techniniai parametrai

Visa produkcija sertifikuota

Matmenys

Matmenų lentelė

Vidinis diametras [mm]	Išorinis diametras [mm]	Lenkimo spindulys [mm]	Masė [kg/m]	Darbinis slėgis [bar]	Atsparumas vakuumui [mm vandens stulpelio]
12	18,0	3,0	0,21	8,0	0,118
16	22,4	3,2	0,26	8,0	0,118
20	26,8	3,4	0,33	7,0	0,118
22	29,2	3,6	0,41	6,0	0,167
25	33,0	4,0	0,52	6,0	0,167
30	38,2	4,2	0,62	5,0	0,167
32	40,2	4,2	0,66	5,0	0,167
35	44,0	4,5	0,75	5,0	0,167
38	47,0	4,5	0,87	4,5	0,167
40	49,4	4,7	0,95	4,5	0,167
50	60,0	5,0	1,30	4,0	0,216
60	72,0	6,0	1,75	4,0	0,216
76	89,0	6,5	2,25	3,5	0,412
80	96,4	8,2	2,50	3,0	0,461
90	107,0	8,5	2,90	3,0	0,461
100	119,0	9,5	3,65	3,0	0,461
110	138,0	9,5	3,95	3,0	0,510

Techniniai duomenys

Specifikacija

Parametras	Reikšmė
Vidinis diametras (DN)	12–110 mm.
Darbinė temperatūra	nuo −35 °C iki +65 °C.
Darbinis slėgis	3–8 bar
Sienelės storis	3–9,5 mm.
Standartinis ilgis	iki 60 m.
Tiekiami diametrai	12, 16, 20, 22, 25, 30, 32, 35, 38, 40, 50, 60, 76, 80, 90, 100, 110
