SandėlyjeArmuotos metalo spirale
PVC žarnos · Armuotos metalo spirale

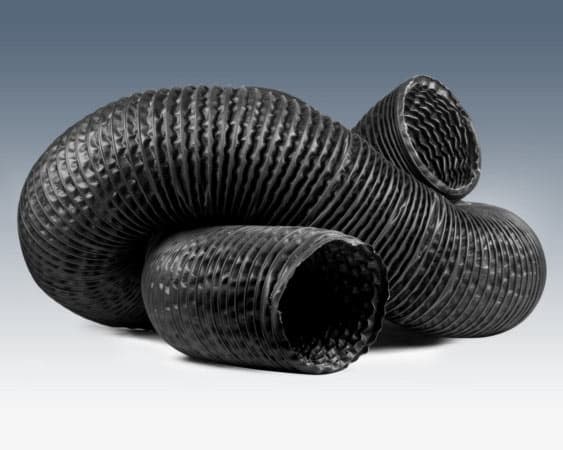

Liutniovinilas, padengtas antistatiniu PVC (sprogi aplinka)
Vielos storis: 1,2–3,5 mm priklausomai nuo žarnos diametro.
DN
80–400 mm
Temp.
−10 °C – +70 °C.
Pritaikymo sritys
Reikia individualios konfigūracijos?
Susisiekite su mūsų inžinieriumi — gausite parinkimo rekomendacijas ir kainą.
Aprašymas
Gaminio aprašymas
Konstrukcija
Vielos storis: 1,2–3,5 mm priklausomai nuo žarnos diametro.
Elastingos sienelės storis: apie 0,55 mm.
Savybės
Temperatūrų diapazonas: −10 °C – +70 °C.
Techniniai parametrai
Visa produkcija sertifikuota
Matmenys
Matmenų lentelė
| Vidinis diametras [mm] | Išorinis diametras [mm] | Lenkimo spindulys [mm] | Masė [kg/m] |
|---|---|---|---|
| 80 | 83 | 105 | 0,64 |
| 90 | 93 | 115 | 0,66 |
| 100 | 103 | 125 | 0,68 |
| 110 | 113 | 135 | 0,71 |
| 120 | 123 | 145 | 0,74 |
| 125 | 128 | 150 | 0,76 |
| 130 | 133 | 155 | 0,78 |
| 140 | 143 | 165 | 0,81 |
| 145 | 148 | 170 | 0,83 |
| 150 | 153 | 175 | 0,85 |
| 160 | 163 | 185 | 0,88 |
| 170 | 174 | 195 | 0,9 |
| 180 | 184 | 205 | 0,91 |
| 190 | 194 | 215 | 0,95 |
| 200 | 204 | 225 | 1 |
| 210 | 214 | 237 | 1,05 |
| 220 | 224 | 250 | 1,1 |
| 250 | 254 | 275 | 1,24 |
| 280 | 284 | 305 | 1,37 |
| 300 | 304 | 330 | 1,45 |
| 315 | 319 | 348 | 1,5 |
| 350 | 354 | 380 | 1,62 |
| 400 | 405 | 430 | 2 |
Techniniai duomenys
Specifikacija
| Parametras | Reikšmė |
|---|---|
| Vidinis diametras (DN) | 80–400 mm |
| Darbinė temperatūra | −10 °C – +70 °C. |
| Sienelės storis | apie 0,55 mm. |
| Tiekiami diametrai | 80, 90, 100, 110, 120, 125, 130, 140, 145, 150, 160, 170, 180, 190, 200, 210, 220, 250, 280, 300, 315, 350, 400 |
