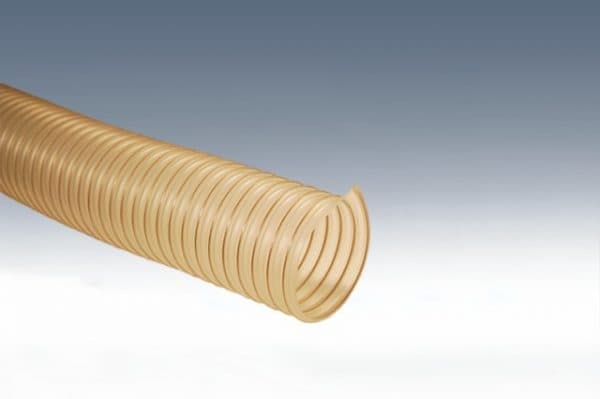

Tipas A2. Polivinilchloridas – sunki konstrukcija

Žarnos konstrukcijos pagrindą sudaro spiralė iš spyruoklinės vielos, sujungta elastingu polivinilchlorido sluoksniu.

20–650 mm.

Temp.

0 °C – +70 °C.

Ilgis

10 m, suderinus su užsakovu gali būti padidintas iki 20 m.

Pritaikymo sritys

Medienos apdirbimas Vėdinimo sistemos

Reikia individualios konfigūracijos?

Susisiekite su mūsų inžinieriumi — gausite parinkimo rekomendacijas ir kainą.

Skambinti El. paštas

Aprašymas

Gaminio aprašymas

Konstrukcija

Žarnos konstrukcijos pagrindą sudaro spiralė iš spyruoklinės vielos, sujungta elastingu polivinilchlorido sluoksniu.

Vielos storis: 1,0–2,5 mm priklausomai nuo žarnos diametro.

Elastingos sienelės storis: apie 1,4 mm

Savybės

Polivinilchloridas yra patvari, nerūdijanti medžiaga. Pasižymi gebėjimu slopinti vibracijas. Vidinė žarnos sienelė lygi, todėl sumažėja trinties jėga. Esminė žarnos savybė – santykinai mažas svoris ir puikus lankstumas.

Polivinilchloridas nepritaikytas maisto produktams transportuoti. Sunkusis tipas pasižymi atsparumu dilimui. Tinka naudoti nuo aukšto darbinio slėgio iki vakuumo.

Temperatūrų diapazonas: 0 °C – +70 °C.

Spalva: pusiau permatomas su matoma spirale, spalvotas variantas pagal užsakymą.

Matmenys

Diametrų diapazonas: 20–650 mm.

Ilgis: 10 m, suderinus su užsakovu gali būti padidintas iki 20 m.

Pritaikymas

Dujinių ir skystų medžiagų transportavimas (oras, pramoninės dujos, vanduo, vandeniniai skysčiai, šlamas ir kt.).

Dulkių ir granulių transportavimas (dūmai, drožlės, pjuvenos, cheminės medžiagos).

Vėdinimo žarnos vidaus klimato sistemose.

Kabelių kanalų apsauga.

Techniniai parametrai

Visa produkcija sertifikuota

Matmenys

Matmenų lentelė

Vidinis diametras [mm]	Išorinis diametras [mm]	Lenkimo spindulys [mm]	Masė [kg/m]	Darbinis slėgis [bar]	Atsparumas vakuumui		Vakuumas [bar]
Vidinis diametras [mm]	Išorinis diametras [mm]	Lenkimo spindulys [mm]	Masė [kg/m]	Darbinis slėgis [bar]	[mm H₂O]	[bar]	Vakuumas [bar]
25	32	47	0,36	1,3	8000	0,784	0,216
32	39	59	0,41	1,1	7000	0,686	0,314
38	46	70	0,48	0,9	6000	0,588	0,412
40	48	72	0,52	0,7	5000	0,49	0,51
42	50	73	0,55	0,7	4500	0,441	0,559
45	53	80	0,58	0,7	4500	0,441	0,559
50	58	87	0,64	0,7	4500	0,441	0,559
55	63	95	0,71	0,6	4000	0,392	0,608
60	68	102	0,77	0,6	4000	0,392	0,608
63	71	109	0,8	0,5	4000	0,392	0,608
65	73	115	0,83	0,5	4000	0,392	0,608
70	78	120	0,88	0,4	4000	0,392	0,608
75	83	125	0,94	0,4	4000	0,392	0,608
80	88	135	0,99	0,4	4000	0,392	0,608
82	90	137	1,02	0,4	3500	0,343	0,657
85	93	145	1,05	0,4	3500	0,343	0,657
90	100	150	1,11	0,4	3500	0,343	0,657
95	105	158	1,17	0,4	3000	0,294	0,706
100	110	165	1,24	0,4	3000	0,294	0,706
105	115	172	1,3	0,3	3000	0,294	0,706
110	120	180	1,36	0,3	3000	0,294	0,706
115	125	185	1,42	0,3	2500	0,254	0,755
120	130	195	1,48	0,3	2500	0,245	0,755
125	135	203	1,53	0,3	2500	0,245	0,755
127	137	205	1,56	0,2	2000	0,196	0,804
130	140	210	1,59	0,2	2000	0,196	0,804
135	145	218	1,64	0,2	2000	0,196	0,804
140	150	225	1,71	0,2	2000	0,196	0,804
145	155	233	1,78	0,2	2000	0,196	0,804
150	160	240	1,84	0,2	2000	0,196	0,804
160	170	255	2,11	0,2	2000	0,196	0,804
165	175	263	2,21	0,2	1500	0,147	0,853
170	180	270	2,31	0,2	1500	0,147	0,853
180	190	285	2,51	0,2	1500	0,147	0,853
185	195	293	2,62	0,2	1500	0,147	0,853
190	200	300	2,73	0,2	1500	0,147	0,853
200	210	315	2,93	0,2	1500	0,147	0,853
203	213	318	2,98	0,1	1000	0,098	0,902
210	220	334	3,09	0,1	1000	0,098	0,902
220	230	353	3,25	0,1	1000	0,098	0,902
226	236	368	3,32	0,1	1000	0,098	0,902
240	250	380	3,43	0,1	1000	0,098	0,902
250	260	390	3,52	0,1	1000	0,098	0,902
275	285	417	3,82	0,1	1000	0,098	0,902
280	290	425	3,97	0,1	1000	0,098	0,902
300	310	445	4,11	0,1	1000	0,098	0,902
315	325	465	4,17	0,1	1000	0,098	0,902
320	330	471	4,25	0,1	1000	0,098	0,902
350	360	510	4,45	0,1	1000	0,098	0,902
355	365	517	4,51	0,1	1000	0,098	0,902
400	410	575	4,98	0,1	1000	0,098	0,902
450	460	645	7	0,1	500	0,049	0,951
500	510	740	9,5	0,1	500	0,049	0,951

Techniniai duomenys

Specifikacija

Parametras	Reikšmė
Vidinis diametras (DN)	20–650 mm.
Darbinė temperatūra	0 °C – +70 °C.
Sienelės storis	apie 1,4 mm
Standartinis ilgis	10 m, suderinus su užsakovu gali būti padidintas iki 20 m.
Tiekiami diametrai	25, 32, 38, 40, 42, 45, 50, 55, 60, 63, 65, 70, 75, 80, 82, 85, 90, 95, 100, 105, 110, 115, 120, 125, 127, 130, 135, 140, 145, 150, 160, 165, 170, 180, 185, 190, 200, 203, 210, 220, 226, 240, 250, 275, 280, 300, 315, 320, 350, 355, 400, 450, 500
