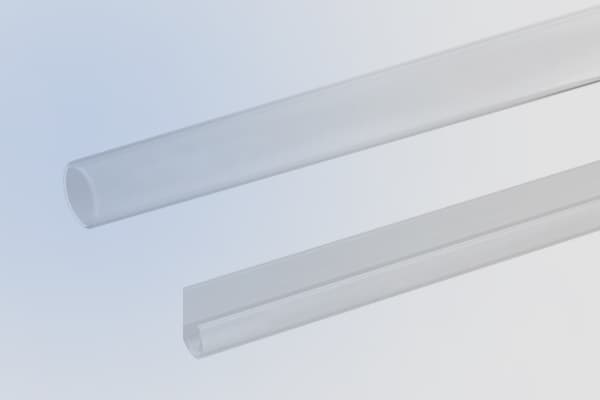

Žarna CRISTALIX

Vamzdelis iš plastiško PVC.

2–12,5 mm

Temp.

−10 °C … +60 °C

Pritaikymo sritys

Reikia individualios konfigūracijos?

Susisiekite su mūsų inžinieriumi — gausite parinkimo rekomendacijas ir kainą.

Aprašymas

Gaminio aprašymas

Vamzdelis iš plastiško PVC. Vidinis ir išorinis paviršiai lygūs. Labai lengvas, atsparus ultravioletinių spindulių poveikiui.

Skirta dujinėms, skystoms ir birioms medžiagoms transportuoti, įskaitant skystus maisto produktus.

Žarnos tipas: slėginė

Medžiaga: minkštas krištolo skaidrumo PVC

Darbinė temperatūra: −10 °C … +60 °C

Maistinis: taip

Pagrindinės charakteristikos

Matmenys

Vidinis diametras / sienelės storis [mm]	Masė [kg/m]	Darbinis slėgis [bar]	Maksimalus slėgis [bar]	Vidinis diametras / sienelės storis [mm]	Masė [kg/m]	Darbinis slėgis [bar]	Maksimalus slėgis [bar]
2×0,4	0,005	3	6	12×3	0,174	3	6
2×0,7	0,0085	3	6	13×3	0,185	3	6
2×1	0,012	3	6	13×2	0,116	3	6
3×0,7	0,019	3	6	14×1,5	0,093	3	6
3×1	0,014	3	6	14×2	0,124	3	6
3×1,5	0,016	3	6	14×3	0,186	3	6
4×0,7	0,015	3	6	15×2	0,139	3	6
4×1	0,020	3	6	16×1,5	0,105	3	6
4×1,5	0,032	3	6	16×2	0,139	3	6
4×2	0,046	3	6	16×3	0,220	3	6
5×0,8	0,019	3	6	18×2	0,155	3	6
5×1	0,024	3	6	18×2,5	0,198	3	6
5×1,5	0,039	3	6	18×3	0,245	3	6
5×2	0,054	3	6	18×3,5	0,291	3	6
5×3	0,085	3	6	18×4,5	0,3675	3	6
6×1	0,028	3	6	19×2	0,156	3	6
6×1,5	0,045	3	6	19×2,5	0,205	3	6
6×2	0,062	3	6	19×5	0,400	3	6
7×1	0,032	3	6	20×2	0,170	3	6
7×1,2	0,041	3	6	20×2,5	0,218	3	6
7×1,5	0,049	3	6	20×3	0,267	3	6
7×2	0,070	3	6	22×2,5	0,230	3	6
7×2,5	0,092	3	6	22×3	0,290	3	6
8×1	0,035	3	6	22×3,5	0,330	3	6
8×1,3	0,450	3	6	24×3	0,314	3	6
8×1,5	0,055	3	6	25×2	0,200	3	6
8×1,7	0,670	3	6	25×3	0,325	3	6
8×2	0,078	3	6	25×3,5	0,370	3	6
8×2,5	0,103	3	6	25×4,5	0,514	3	6
8×3	0,128	3	6	28×2,0	0,232	3	6
9×1,2	0,051	3	6	28×4,0	0,500	3	6
9×1,5	0,061	3	6	29×3,5	0,400	3	6
9×2	0,085	3	6	30×3	0,590	3	6
10×1	0,043	3	6	30×4	0,525	3	6
10×1,3	0,055	3	6	30×4,5	0,590	3	6
10×1,5	0,067	3	6	32×4	0,550	3	6
10×2	0,093	3	6	32×5	0,715	3	6
10×3	0,148	3	6	35×4	0,630	3	6
10×1,5	0,073	3	6	38×5	0,800	3	6
11×2	0,100	3	6	40×4,5	0,780	3	6
12,5×1,75	0,091	3	6	40×5	0,870	3	6
12×1,5	0,078	3	6	45×5	0,965	3	6
12×2	0,108	3	6	50×5	1,065	3	6
12×2,5	0,175	3	6	50×6	1,278	3	6
