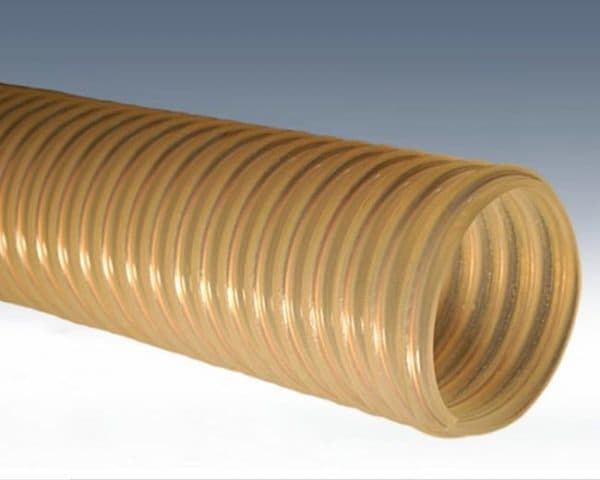

Тип B4. Полиуретан – вакуумная конструкция

Основой конструкции рукава является спираль из пружинной проволоки, которая соединяется эластичным покрытием.

20–650 мм.

Темп.

−40 °C – +150 °C.

Длина

10 м, по согласованию с заказчиком может быть увеличена до 20 м.

Области применения

Сельское хозяйство

Нужна индивидуальная конфигурация?

Свяжитесь с нашим инженером — получите рекомендации по подбору и цену.

Позвонить E-mail

Описание

Описание изделия

Конструкция

Толщина проволоки: 1,6–2,5 мм в зависимости от диаметра рукава.

Толщина эластичной стенки: около 2,1 мм.

Свойства

Полиуретан является очень устойчивым материалом, который успешно противодействует износу (приблизительно в 100 раз больше, чем ПВХ).

Рукав, изготовленный из полиуретана, значительно более стойкий к истиранию, чем рукав из самой стойкой резины.

Он электростатически антистатичен, не горит и сохраняет свои свойства даже при очень низких температурах. Вакуумный тип отличается применением сжатой (за счёт минимального шага намотки) проволочной спирали и полной стойкостью к вакууму.

Полиуретан не приспособлен к прокладке под землей.

Диапазон температур: -40°С – +150°С.

Цвет: полупрозрачный с видимой спиралью, цветовое исполнение по заказу.

Размеры

Диапазон диаметров: 20-650 мм.

Длина: 10 м, по договоренности с заказчиком может быть увеличена максимум до 20 м.

Применение

Транспортировка газовых и жидких субстанций (воздух, промышленные газы, смазочные испарения, вода, водяные жидкости, минеральные масла, шлам и т.д.).

Транспортировка пыли и гранулятов (дым, стружка, опилки, химические вещества), транспортировка острых частиц стекла и керамики, песка и гравия.

Вентиляционные рукава в системах внутренней климатизации.

Защита кабельных каналов.

Технические параметры

Вся продукция сертифицирована

Размеры

Таблица размеров

Внутренний диаметр [мм]	Наружный диаметр [мм]	Радиус изгиба [мм]	Масса [кг/м]	Рабочее давление [бар]	Вакуумное сопротивление		Разрежение [бар]
Внутренний диаметр [мм]	Наружный диаметр [мм]	Радиус изгиба [мм]	Масса [кг/м]	Рабочее давление [бар]	[мм H2O]	[бар]	Разрежение [бар]
25	32	150	0,58	6,1	Полная стойкость к вакууму	1	0
32	40	250	0,71	4,9	Полная стойкость к вакууму	1	0
38	46	380	0,81	4,3	Полная стойкость к вакууму	1	0
40	48	400	0,85	4,2	Полная стойкость к вакууму	1	0
42	50	450	0,92	4,1	Полная стойкость к вакууму	1	0
45	53	500	1	4,1	Полная стойкость к вакууму	1	0
50	58	600	1,08	4	Полная стойкость к вакууму	1	0
55	63	800	1,18	3,7	Полная стойкость к вакууму	1	0
60	68	1000	1,29	3,5	Полная стойкость к вакууму	1	0
63	71	1300	1,32	3,2	Полная стойкость к вакууму	1	0
65	74	1300	1,35	3,2	Полная стойкость к вакууму	1	0
70	79	1500	1,45	3,1	Полная стойкость к вакууму	1	0
75	84	1900	1,55	2,9	Полная стойкость к вакууму	1	0
80	90	2100	1,71	2,7	Полная стойкость к вакууму	1	0
82	82	2150	1,75	2,5	Полная стойкость к вакууму	1	0
85	95	2200	1,81	2,5	Полная стойкость к вакууму	1	0
90	100	2250	1,91	2,4	Полная стойкость к вакууму	1	0
95	105	2400	1,98	2,2	Полная стойкость к вакууму	1	0
100	110	2600	2,11	2	Полная стойкость к вакууму	1	0
105	115	2700	2,2	1,9	Полная стойкость к вакууму	1	0
110	120	2800	2,29	1,9	Полная стойкость к вакууму	1	0
115	125	2900	2,39	1,6	Полная стойкость к вакууму	1	0
120	130	3000	2,49	1,6	Полная стойкость к вакууму	1	0
125	135	3150	2,59	1,6	Полная стойкость к вакууму	1	0
127	137	3225	2,64	1,6	Полная стойкость к вакууму	1	0
130	140	3300	2,71	1,6	Полная стойкость к вакууму	1	0
135	145	3400	2,81	1,5	Полная стойкость к вакууму	1	0
140	150	3500	2,91	1,5	около 90 %	0,9	0,1
145	155	3625	3,01	1,4	около 70 %	0,7	0,3
150	160	3750	3,11	1,4	около 70 %	0,7	0,3
160	170	4000	3,69	1,3	около 65 %	0,65	0,35
165	175	4250	3,85	1,1	около 50 %	0,5	0,5
170	180	4500	4	1,1	около 50 %	0,5	0,5
180	190	4500	4,34	1,1	около 50 %	0,5	0,5
185	195	4750	4,5	1	около 40 %	0,4	0,6
190	200	4750	4,66	1	около 40 %	0,4	0,6
200	210	5000	4,98	1	около 35 %	0,35	0,65
203	213	5100	5,07	0,9	около 35 %	0,35	0,65
210	220	5330	5,28	0,9	около 35 %	0,35	0,65
220	230	5650	5,58	0,9	около 35 %	0,35	0,65
226	236	6000	5,65	0,8	около 35 %	0,35	0,65
240	250	6280	5,83	0,8	около 35 %	0,35	0,65
250	260	6600	6,01	0,8	около 35 %	0,35	0,65
275	285	6950	6,31	0,8	около 35 %	0,35	0,65
280	290	7300	6,37	0,6	около 35 %	0,35	0,65
300	310	7300	6,61	0,6	около 35 %	0,35	0,65
315	325	7500	6,85	0,6	около 35 %	0,35	0,65
320	330	7580	6,93	0,5	около 35 %	0,35	0,65
350	360	8000	7,41	0,5	около 35 %	0,35	0,65
355	365	8050	7,47	0,5	около 35 %	0,35	0,65
400	410	8500	7,98	0,5	около 35 %	0,35	0,65
450	460	9500	9,1	0,5	около 35 %	0,35	0,65
500	510	11000	11,5	0,3	около 25 %	0,25	0,75

Технические данные

Спецификация

Параметр	Значение
Внутренний диаметр (DN)	20–650 мм.
Рабочая температура	−40 °C – +150 °C.
Толщина стенки	около 2,1 мм.
Стандартная длина	10 м, по согласованию с заказчиком может быть увеличена до 20 м.
Поставляемые диаметры	25, 32, 38, 40, 42, 45, 50, 55, 60, 63, 65, 70, 75, 80, 82, 85, 90, 95, 100, 105, 110, 115, 120, 125, 127, 130, 135, 140, 145, 150, 160, 165, 170, 180, 185, 190, 200, 203, 210, 220, 226, 240, 250, 275, 280, 300, 315, 320, 350, 355, 400, 450, 500
