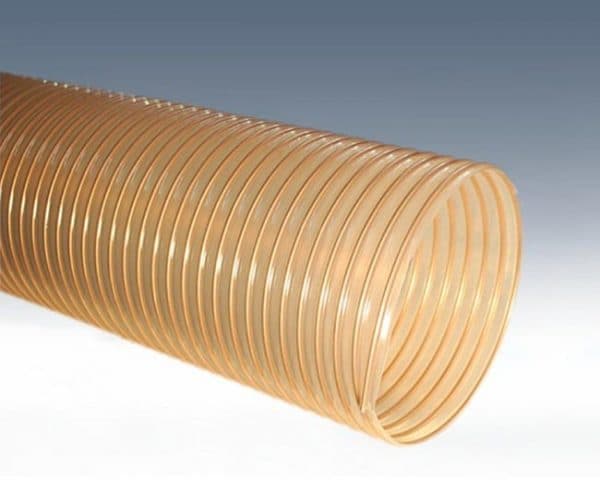

Тип B2. Полиуретан – тяжёлая конструкция

Основой конструкции рукава является спираль из пружинной проволоки, которая соединяется эластичным покрытием.

20–650 мм.

Темп.

−40 °C – +150 °C.

Длина

10 м, по согласованию с заказчиком может быть увеличена до 20 м.

Области применения

Сельское хозяйство Деревообработка

Нужна индивидуальная конфигурация?

Свяжитесь с нашим инженером — получите рекомендации по подбору и цену.

Позвонить E-mail

Описание

Описание изделия

Конструкция

Толщина проволоки: 1,0 – 2,5 мм в зависимости от диаметра рукава.

Толщина эластичной стенки: около 1,4 мм.

Свойства

Полиуретан – очень прочный материал, отлично стойкий к истиранию (примерно в 100 раз больше, чем PVC). Рукав, изготовленный из полиуретана, значительно более стойкий к истиранию, чем рукав из самой стойкой резины.

Он электростатически антистатичен, не горит и сохраняет свои свойства даже при очень низких температурах. Тяжёлый тип отличается повышенной стойкостью к вакууму.

Полиуретан не приспособлен к прокладке под землей.

Диапазон температур: -40°С – +150°С.

Цвет: полупрозрачный с видимой спиралью, цветовое исполнение по заказу.

Размеры

Диапазон диаметров: 20-650 мм.

Длина: 10 м, по договоренности с заказчиком может быть увеличена максимум до 20 м.

Применение

Транспортировка газовых и жидких субстанций (воздух, промышленные газы, смазочные испарения, вода, водяные жидкости, минеральные масла, шлам и т.д.).

Транспортировка пыли и гранулятов (дым, стружки, опилки, химические субстанции).

Транспортировка острых частиц стекла и керамики, песка и гравия.

Вентиляционные рукава в системах внутренней климатизации.

Защита кабельных каналов.

Технические параметры

Вся продукция сертифицирована

Размеры

Таблица размеров

Внутренний диаметр [мм]	Наружный диаметр [мм]	Радиус изгиба [мм]	Масса [кг/м]	Рабочее давление [бар]	Вакуумное сопротивление		Разрежение [бар]
Внутренний диаметр [мм]	Наружный диаметр [мм]	Радиус изгиба [мм]	Масса [кг/м]	Рабочее давление [бар]	[мм H2O]	[бар]	Разрежение [бар]
20	27	40	0,3	4	9500	0,931	0,069
25	32	47	0,35	4	9500	0,931	0,069
32	39	59	0,41	3,5	9000	0,882	0,118
38	46	70	0,48	3	8500	0,833	0,167
40	48	72	0,51	2,9	8200	0,803	0,197
42	50	75	0,53	2,8	8000	0,784	0,216
45	53	80	0,56	2,8	8000	0,784	0,216
50	58	87	0,62	2,7	7700	0,754	0,246
55	63	95	0,69	2,6	7500	0,735	0,265
60	68	102	0,75	2,5	7300	0,715	0,285
63	71	109	0,79	2,4	6500	0,637	0,363
65	73	115	0,83	2,4	6500	0,637	0,363
70	78	120	0,89	2,2	6000	0,588	0,412
75	83	125	0,94	2	5700	0,558	0,412
80	88	135	0,99	1,8	5500	0,539	0,461
82	90	138	1,02	1,7	5200	0,509	0,491
85	93	143	1,06	1,7	5200	0,509	0,491
90	100	150	1,13	1,6	5000	0,49	0,51
95	105	158	1,16	1,5	4600	0,45	0,55
100	110	165	1,21	1,4	4200	0,411	0,589
105	115	173	1,27	1,3	4000	0,392	0,608
110	120	180	1,33	1,3	4000	0,392	0,608
115	125	187	1,39	1,2	3000	0,294	0,706
120	130	195	1,45	1,2	3000	0,294	0,706
125	135	203	1,51	1,2	3000	0,294	0,706
127	137	207	1,55	1,2	2800	0,274	0,726
130	140	210	1,59	1,2	2800	0,274	0,726
135	145	218	1,65	1,1	2500	0,245	0,755
140	150	225	1,71	1	2200	0,215	0,785
145	155	233	1,76	1	2200	0,215	0,785
150	160	240	1,81	1	2200	0,215	0,785
160	170	255	2,11	0,9	2000	0,196	0,804
165	175	258	2,21	0,7	1700	0,166	0,834
170	180	260	2,31	0,7	1700	0,166	0,834
180	190	285	2,53	0,7	1700	0,166	0,834
185	195	295	2,62	0,7	1700	0,166	0,834
190	200	300	2,71	0,7	1700	0,166	0,834
200	210	315	2,89	0,7	1700	0,166	0,834
203	213	322	2,94	0,6	1400	0,137	0,863
210	220	334	3,05	0,6	1400	0,137	0,863
220	230	353	3,21	0,6	1200	0,117	0,883
226	236	362	3,28	0,5	1200	0,117	0,883
240	250	380	3,4	0,5	1200	0,117	0,883
250	260	390	3,49	0,5	1200	0,117	0,883
275	285	420	3,7	0,4	1100	0,107	0,893
280	290	430	3,78	0,4	1100	0,107	0,893
300	310	445	3,98	0,4	1100	0,107	0,893
315	325	465	4,1	0,4	1100	0,107	0,893
320	330	470	4,15	0,4	1100	0,107	0,893
350	360	510	4,41	0,4	1100	0,107	0,893
355	365	520	4,47	0,3	700	0,068	0,932
400	410	573	4,92	0,3	700	0,068	0,932
450	460	628	5,8	0,2	500	0,049	0,951
500	510	670	7,5	0,1	500	0,049	0,951

Технические данные

Спецификация

Параметр	Значение
Внутренний диаметр (DN)	20–650 мм.
Рабочая температура	−40 °C – +150 °C.
Толщина стенки	около 1,4 мм.
Стандартная длина	10 м, по согласованию с заказчиком может быть увеличена до 20 м.
Поставляемые диаметры	20, 25, 32, 38, 40, 42, 45, 50, 55, 60, 63, 65, 70, 75, 80, 82, 85, 90, 95, 100, 105, 110, 115, 120, 125, 127, 130, 135, 140, 145, 150, 160, 165, 170, 180, 185, 190, 200, 203, 210, 220, 226, 240, 250, 275, 280, 300, 315, 320, 350, 355, 400, 450, 500
