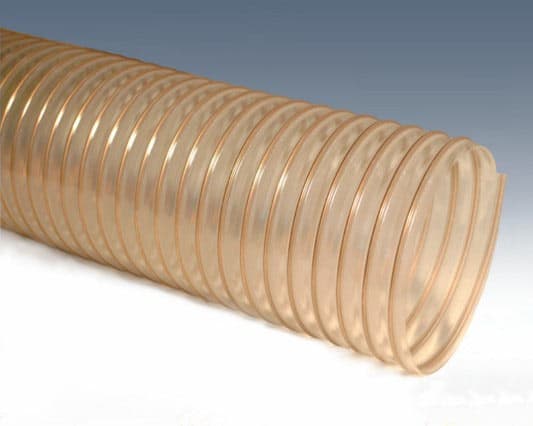

Tipas B6. Poliuretanas – vidutiniškai lengva konstrukcija

Žarnos konstrukcijos pagrindą sudaro spiralė iš spyruoklinės vielos, sujungta elastingu poliuretano sluoksniu.

20–650 mm.

Temp.

−40 °C – +75 °C.

Ilgis

10 m, suderinus su užsakovu gali būti padidintas iki 20 m.

Pritaikymo sritys

Medienos apdirbimas Žemės ūkis Specialioji technika

Reikia individualios konfigūracijos?

Susisiekite su mūsų inžinieriumi — gausite parinkimo rekomendacijas ir kainą.

Skambinti El. paštas

Aprašymas

Gaminio aprašymas

Konstrukcija

Žarnos konstrukcijos pagrindą sudaro spiralė iš spyruoklinės vielos, sujungta elastingu poliuretano sluoksniu.

Vielos storis: 1,2–3,5 mm priklausomai nuo žarnos diametro.

Elastingos sienelės storis: apie 0,9 mm.

Savybės

Poliuretanas yra labai patvari medžiaga, puikiai atspari dilimui (maždaug 100 kartų labiau nei PVC).

Iš poliuretano pagaminta žarna yra kur kas atsparesnė dilimui nei žarna iš atspariausios gumos.

Ji yra elektrostatiškai antistatinė, nedega ir išlaiko savo savybes net esant labai žemai temperatūrai. Vakuuminis tipas pasižymi suspaustos (dėl minimalaus vyniojimo žingsnio) vielos spiralės naudojimu ir visišku atsparumu vakuumui.

Poliuretanas nepritaikytas tiesti po žeme.

Temperatūrų diapazonas: −40 °C – +75 °C.

Matmenys

Diametrų diapazonas: 20–650 mm.

Ilgis: 10 m, suderinus su užsakovu gali būti padidintas iki 20 m.

Pritaikymas

Dujinių ir skystų medžiagų transportavimas (oras, pramoninės dujos, tepalų garai, vanduo, vandeniniai skysčiai, mineraliniai tepalai, šlamas ir kt.).

Dulkių ir granulių transportavimas (dūmai, drožlės, pjuvenos, cheminės medžiagos), aštrių stiklo ir keramikos dalelių, smėlio ir žvyro transportavimas.

Vėdinimo žarnos vidaus klimato sistemose.

Kabelių kanalų apsauga.

Techniniai parametrai

Visa produkcija sertifikuota

Matmenys

Matmenų lentelė

Vidinis diametras [mm]	Išorinis diametras [mm]	Lenkimo spindulys [mm]	Masė [kg/m]	Darbinis slėgis [bar]	Atsparumas vakuumui		Vakuumas [bar]
Vidinis diametras [mm]	Išorinis diametras [mm]	Lenkimo spindulys [mm]	Masė [kg/m]	Darbinis slėgis [bar]	[mm H₂O]	[bar]	Vakuumas [bar]
20	27	40	0,3	3,1	8000	0,784	0,216
25	32	47	0,34	3,1	7800	0,764	0,236
32	39	59	0,38	2,4	7000	0,686	0,314
38	46	70	0,41	1,9	6500	0,637	0,363
40	48	72	0,44	1,9	6500	0,637	0,363
42	50	75	0,46	1,7	5700	0,558	0,442
45	53	80	0,48	1,7	5700	0,558	0,442
50	58	87	0,51	1,6	4900	0,48	0,52
55	63	95	0,56	1,5	4200	0,411	0,589
60	68	102	0,61	1,4	4200	0,411	0,589
63	71	109	0,64	1,2	3500	0,343	0,657
65	73	115	0,67	1,2	3500	0,343	0,657
70	78	120	0,71	1,1	3500	0,343	0,657
75	83	125	0,76	1	2800	0,274	0,726
80	88	135	0,83	0,9	2500	0,245	0,755
82	90	138	0,84	0,8	2200	0,215	0,785
85	93	145	0,86	0,8	2200	0,215	0,785
90	100	150	0,9	0,8	2000	0,196	0,804
95	105	158	0,97	0,8	2000	0,196	0,804
100	110	165	1,01	0,8	2000	0,196	0,804
105	115	172	1,05	0,7	2000	0,196	0,804
110	120	180	1,1	0,7	2000	0,196	0,804
115	125	187	1,15	0,7	2000	0,196	0,804
120	130	195	1,21	0,7	2000	0,196	0,804
125	135	203	1,27	0,6	2000	0,196	0,804
127	137	206	1,29	0,5	2000	0,196	0,804
130	140	210	1,31	0,5	2000	0,196	0,804
135	145	218	1,35	0,5	1500	0,147	0,853
140	150	225	1,39	0,5	1500	0,147	0,853
145	155	232	1,44	0,5	1500	0,147	0,853
150	160	240	1,48	0,5	1500	0,147	0,853
160	170	255	1,67	0,5	1500	0,147	0,853
165	175	265	1,74	0,4	1500	0,147	0,853
170	180	275	1,82	0,4	1500	0,147	0,853
180	190	285	1,97	0,4	1500	0,147	0,853
185	195	295	2,03	0,4	1500	0,147	0,853
190	200	300	2,09	0,4	1500	0,147	0,853
200	210	315	2,21	0,4	1500	0,147	0,853
203	213	321	2,24	0,3	1000	0,098	0,902
210	220	334	2,3	0,3	1000	0,098	0,902
220	230	353	2,4	0,3	700	0,068	0,932
226	236	362	2,5	0,2	700	0,068	0,932
240	250	380	2,64	0,2	500	0,049	0,951
250	260	390	2,71	0,2	500	0,049	0,951
275	285	314	2,95	0,2	500	0,049	0,951
280	290	420	3	0,2	500	0,049	0,951
300	310	445	3,24	0,2	500	0,049	0,951
315	325	465	3,46	0,2	500	0,049	0,951
320	330	470	3,5	0,2	500	0,049	0,951
350	360	510	3,7	0,2	500	0,049	0,951
355	365	520	3,78	0,1	500	0,049	0,951
400	410	573	4,03	0,1	500	0,049	0,951
450	460	610	5,8	0,1	500	0,049	0,951
500	510	650	7,1	0,1	500	0,049	0,951

Techniniai duomenys

Specifikacija

Parametras	Reikšmė
Vidinis diametras (DN)	20–650 mm.
Darbinė temperatūra	−40 °C – +75 °C.
Sienelės storis	apie 0,9 mm.
Standartinis ilgis	10 m, suderinus su užsakovu gali būti padidintas iki 20 m.
Tiekiami diametrai	20, 25, 32, 38, 40, 42, 45, 50, 55, 60, 63, 65, 70, 75, 80, 82, 85, 90, 95, 100, 105, 110, 115, 120, 125, 127, 130, 135, 140, 145, 150, 160, 165, 170, 180, 185, 190, 200, 203, 210, 220, 226, 240, 250, 275, 280, 300, 315, 320, 350, 355, 400, 450, 500
