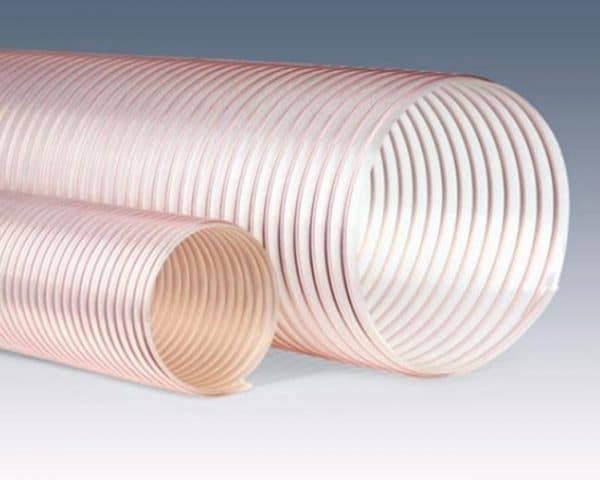

Tipas B1. Poliuretanas – lengva konstrukcija

Žarnos konstrukcijos pagrindą sudaro spiralė iš spyruoklinės vielos, sujungta elastingu poliuretano sluoksniu.

20–650 mm.

Temp.

−40 °C – +150 °C.

Ilgis

10 m, suderinus su užsakovu gali būti padidintas iki 20 m.

Pritaikymo sritys

Medienos apdirbimas Žemės ūkis Specialioji technika

Reikia individualios konfigūracijos?

Susisiekite su mūsų inžinieriumi — gausite parinkimo rekomendacijas ir kainą.

Skambinti El. paštas

Aprašymas

Gaminio aprašymas

Konstrukcija

Žarnos konstrukcijos pagrindą sudaro spiralė iš spyruoklinės vielos, sujungta elastingu poliuretano sluoksniu.

Vielos storis: 1,0–2,5 mm priklausomai nuo žarnos diametro.

Elastingos sienelės storis: apie 0,7 mm.

Savybės

Poliuretanas yra labai patvari medžiaga, puikiai atspari dilimui (maždaug 100 kartų labiau nei PVC).

Iš poliuretano pagaminta žarna yra kur kas atsparesnė dilimui nei žarna iš atspariausios gumos. Ji yra elektrostatiškai antistatinė, nedega ir išlaiko savo savybes net esant labai žemai temperatūrai.

Poliuretanas nepritaikytas tiesti po žeme.

Temperatūrų diapazonas: −40 °C – +150 °C.

Spalva: pusiau permatomas su matoma spirale, spalvotas variantas pagal užsakymą.

Matmenys

Diametrų diapazonas: 20–650 mm.

Ilgis: 10 m, suderinus su užsakovu gali būti padidintas iki 20 m.

Pritaikymas

Dujinių ir skystų medžiagų transportavimas (oras, pramoninės dujos, tepalų garai, vanduo, vandeniniai skysčiai, mineraliniai tepalai, šlamas ir kt.).

Dulkių ir granulių transportavimas (dūmai, drožlės, pjuvenos, cheminės medžiagos).

Aštrių stiklo ir keramikos dalelių, smėlio ir žvyro transportavimas.

Vėdinimo žarnos vidaus klimato sistemose.

Kabelių kanalų apsauga.

Techniniai parametrai

Visa produkcija sertifikuota

Matmenys

Matmenų lentelė

Vidinis diametras [mm]	Išorinis diametras [mm]	Lenkimo spindulys [mm]	Masė [kg/m]	Darbinis slėgis [bar]	Atsparumas vakuumui		Vakuumas [bar]
Vidinis diametras [mm]	Išorinis diametras [mm]	Lenkimo spindulys [mm]	Masė [kg/m]	Darbinis slėgis [bar]	[mm H₂O]	[bar]	Vakuumas [bar]
20	25	25	0,29	3,1	8000	0,784	0,216
25	30	30	0,33	3,1	7800	0,764	0,236
32	37	37	0,36	2,4	7000	0,686	0,314
38	44	44	0,37	1,9	6500	0,637	0,363
40	45	46	0,39	1,9	6500	0,637	0,363
42	46	46	0,4	1,7	5700	0,558	0,442
45	48	46	0,4	1,7	5700	0,558	0,442
50	56	56	0,41	1,6	4900	0,48	0,52
55	61	61	0,44	1,5	4200	0,411	0,589
60	66	66	0,48	1,4	4200	0,411	0,589
63	69	69	0,5	1,3	3700	0,362	0,638
65	72	72	0,51	1,2	3500	0,343	0,657
70	77	77	0,54	1,1	3500	0,343	0,657
75	82	82	0,58	1	2800	0,274	0,726
80	88	88	0,67	0,9	2500	0,245	0,755
82	90	90	0,69	0,8	2200	0,215	0,785
85	92	93	0,71	0,8	2200	0,215	0,785
90	98	98	0,76	0,8	2000	0,196	0,804
95	103	103	0,78	0,8	2000	0,196	0,804
100	108	108	0,81	0,8	2000	0,196	0,804
105	113	118	0,84	0,7	2000	0,196	0,804
110	118	118	0,87	0,7	2000	0,196	0,804
115	123	123	0,9	0,7	2000	0,196	0,804
120	128	128	0,94	0,7	2000	0,196	0,804
125	133	133	0,99	0,6	2000	0,196	0,804
127	135	135	1,01	0,5	2000	0,196	0,804
130	138	138	1,03	0,5	2000	0,196	0,804
135	143	143	1,05	0,5	1500	0,147	0,853
140	148	148	1,08	0,5	1500	0,147	0,853
145	153	153	1,12	0,5	1500	0,147	0,853
150	158	158	1,16	0,5	1500	0,147	0,853
160	168	168	1,23	0,5	1500	0,147	0,853
165	173	173	1,28	0,4	1500	0,147	0,853
170	178	178	1,32	0,4	1500	0,147	0,853
180	188	188	1,41	0,4	1500	0,147	0,853
185	185	185	1,44	0,4	1500	0,147	0,853
190	198	198	1,47	0,4	1500	0,147	0,853
200	208	208	1,54	0,4	1500	0,147	0,853
203	211	211	1,59	0,3	1000	0,098	0,902
210	218	218	1,63	0,3	1000	0,098	0,902
220	228	228	1,71	0,3	700	0,068	0,932
226	234	234	1,73	0,2	700	0,068	0,932
240	248	248	1,78	0,2	500	0,049	0,951
250	258	258	1,93	0,2	500	0,049	0,951
275	283	283	2,15	0,2	500	0,049	0,951
280	288	288	2,2	0,2	500	0,049	0,951
300	308	308	2,51	0,2	500	0,049	0,951
315	323	323	2,78	0,2	500	0,049	0,951
320	328	328	2,92	0,2	500	0,049	0,951
350	358	358	2,98	0,2	500	0,049	0,951
355	363	363	3,01	0,1	500	0,049	0,951
400	408	408	3,15	0,1	500	0,049	0,951
450	460	460	5,1	0,1	500	0,049	0,951
500	510	520	6,3	0,1	500	0,049	0,951

Techniniai duomenys

Specifikacija

Parametras	Reikšmė
Vidinis diametras (DN)	20–650 mm.
Darbinė temperatūra	−40 °C – +150 °C.
Sienelės storis	apie 0,7 mm.
Standartinis ilgis	10 m, suderinus su užsakovu gali būti padidintas iki 20 m.
Tiekiami diametrai	20, 25, 32, 38, 40, 42, 45, 50, 55, 60, 63, 65, 70, 75, 80, 82, 85, 90, 95, 100, 105, 110, 115, 120, 125, 127, 130, 135, 140, 145, 150, 160, 165, 170, 180, 185, 190, 200, 203, 210, 220, 226, 240, 250, 275, 280, 300, 315, 320, 350, 355, 400, 450, 500
