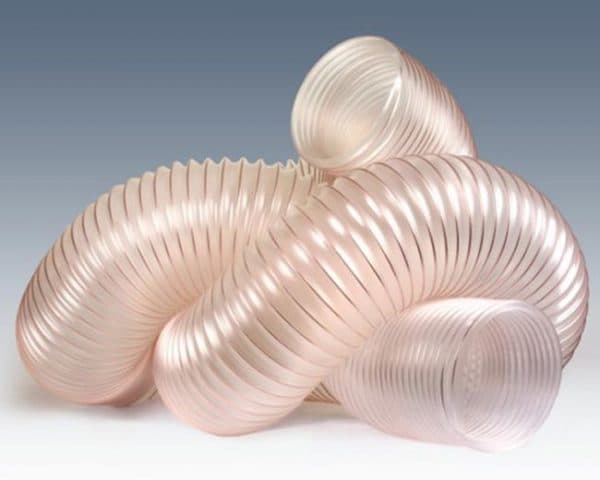

Tipas C1. Poliuretano plėvelė – superlengva konstrukcija

Žarnos konstrukcijos pagrindą sudaro spiralė iš spyruoklinės vielos, sujungta elastinga poliuretano plėvele.

32–650 mm.

Temp.

−40 °C – +150 °C.

Ilgis

maksimalus 6 m, standartinis 6 m.

Pritaikymo sritys

Medienos apdirbimas Specialioji technika Žemės ūkis

Reikia individualios konfigūracijos?

Susisiekite su mūsų inžinieriumi — gausite parinkimo rekomendacijas ir kainą.

Skambinti El. paštas

Aprašymas

Gaminio aprašymas

Konstrukcija

Žarnos konstrukcijos pagrindą sudaro spiralė iš spyruoklinės vielos, sujungta elastinga poliuretano plėvele.

Vielos storis: 1,6–2,0 mm priklausomai nuo žarnos diametro.

Elastingos sienelės storis: apie 0,5 mm.

Savybės

Poliuretano plėvelė yra patvari medžiaga, atspari dilimui (maždaug 100 kartų labiau nei PVC).

Iš poliuretano pagaminta žarna yra kur kas atsparesnė dilimui nei žarna iš atspariausios gumos. Ji yra elektrostatiškai antistatinė ir išlaiko savo savybes net esant labai žemai temperatūrai. Poliuretano plėvelės žarna yra atspari ugniai.

Poliuretanas nepritaikytas tiesti po žeme.

Temperatūrų diapazonas: −40 °C – +150 °C.

Spalva: pusiau permatomas su matoma spirale, spalvotas variantas pagal užsakymą.

Matmenys

Diametrų diapazonas: 32–650 mm.

Ilgis: maksimalus 6 m, standartinis 6 m.

Pritaikymas

Dujinių medžiagų transportavimas (oras, pramoninės dujos, tepalų garai ir kt.).

Dulkių transportavimas (dūmai, drožlės, pjuvenos, stiklo ir keramikos dulkės).

Vėdinimo žarnos vidaus klimato sistemose.

Techniniai parametrai

Visa produkcija sertifikuota

Matmenys

Matmenų lentelė

Vidinis diametras [mm]	Išorinis diametras [mm]	Lenkimo spindulys [mm]	Masė [kg/m]
32	36	36	0,25
40	44	46	0,27
50	54	54	0,28
60	64	64	0,3
70	74	74	0,33
80	84	84	0,35
85	89	89	0,37
90	94	94	0,38
100	104	104	0,41
110	114	114	0,44
120	124	124	0,47
125	129	129	0,49
130	134	134	0,51
140	144	144	0,54
145	149	149	0,56
150	154	154	0,58
160	164	164	0,61
170	174	174	0,65
180	184	184	0,71
190	194	194	0,74
200	204	204	0,77
210	214	214	0,79
220	226	226	0,81
250	256	255	0,92
280	286	286	1,01
300	306	306	1,07
315	321	321	1,12
350	356	356	1,22
400	408	408	1,6
500	510	510	1,75
600	610	610	1,9
650	660	660	2,35

Techniniai duomenys

Specifikacija

Parametras	Reikšmė
Vidinis diametras (DN)	32–650 mm.
Darbinė temperatūra	−40 °C – +150 °C.
Sienelės storis	apie 0,5 mm.
Standartinis ilgis	maksimalus 6 m, standartinis 6 m.
Tiekiami diametrai	32, 40, 50, 60, 70, 80, 85, 90, 100, 110, 120, 125, 130, 140, 145, 150, 160, 170, 180, 190, 200, 210, 220, 250, 280, 300, 315, 350, 400, 500, 600, 650
