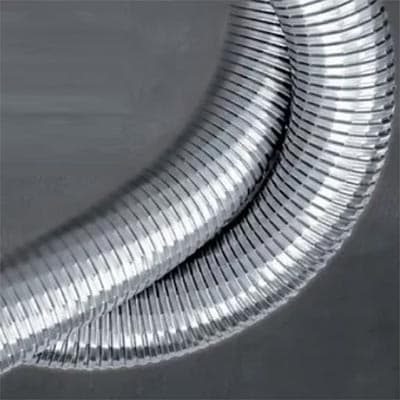

Metalhex inox C. Рукав из нержавеющей стали

Гибкие металлические рукава многоугольного профиля из профилированной нержавеющей стали.

50–337 мм

Темп.

до +650 °C

Длина

5 м, 10 м

Сертификаты

ATEX

Области применения

Нужна индивидуальная конфигурация?

Свяжитесь с нашим инженером — получите рекомендации по подбору и цену.

Описание

Описание изделия

Гибкие металлические рукава многоугольного профиля из профилированной нержавеющей стали.

Уплотнение: профиль без уплотнителя.

Профиль сформирован так, чтобы рукав сохранял форму и был устойчив к механическим повреждениям.

Термостойкость: до +650 °C.

Высокая механическая прочность и стойкость к истиранию, особенно при транспортировке абразивных материалов.

Соответствует требованиям директивы ATEX – подходит для взрывоопасной среды.

Диапазон диаметров: 50–337 мм.

Длина: 5 м, 10 м; для некоторых диаметров по предварительному согласованию возможны большие длины.

Удаление горячего воздуха и дыма.

Гравитационная транспортировка абразивных сыпучих материалов.

Работа во взрывоопасной среде и при высокой температуре.

Защитные рукава для пластиковых рукавов и кабелей.

Допуск всех параметров – 5 %.

Из-за своей конструкции металлические рукава не обеспечивают 100 % герметичности; при удалении дыма рекомендуется выбирать двойной диаметр.

Для отвода электростатических зарядов рекомендуется заземлить спираль рукава.

Размеры

Код изделия	Внутренний диаметр [мм]	Наружный диаметр [мм]	Радиус изгиба [мм]	Ориентировочная масса [кг/м]
5 – 01 – 0050 – 2	50	60	160	0,8
5 – 01 – 0055 – 2	55	65	180	0,9
5 – 01 – 0060 – 2	60	70	215	1,0
5 – 01 – 0065 – 2	65	75	230	1,1
5 – 01 – 0070 – 2	70	80	240	1,2
5 – 01 – 0075 – 2	75	85	255	1,3
5 – 01 – 0080 – 2	80	90	270	1,3
5 – 01 – 0085 – 2	85	95	275	1,5
5 – 01 – 0090 – 2	90	100	280	1,9
5 – 01 – 0095 – 2	95	105	290	2,0
5 – 01 – 0100 – 2	100	110	300	2,0
5 – 01 – 0105 – 2	105	115	315	2,1
5 – 01 – 0110 – 2	110	120	330	2,2
5 – 01 – 0112 – 2	112	122	340	2,3
5 – 01 – 0120 – 2	120	130	380	2,4
5 – 01 – 0124 – 2	124	134	390	2,5
5 – 01 – 0125 – 2	125	135	400	2,5
5 – 01 – 0130 – 2	130	140	410	2,9
5 – 01 – 0135 – 2	135	145	420	3,0
5 – 01 – 0140 – 2	140	150	440	3,1
5 – 01 – 0146 – 2	146	156	450	3,2
5 – 01 – 0150 – 2	150	160	460	3,4
5 – 01 – 0158 – 2	158	168	480	3,4
5 – 01 – 0160 – 2	160	170	490	3,6
5 – 01 – 0168 – 2	168	178	500	3,9
5 – 01 – 0180 – 2	180	190	545	4,0
5 – 01 – 0202 – 2	202	212	560	5,5
5 – 01 – 0225 – 2	225	235	630	6,2
5 – 01 – 0250 – 2	250	260	700	6,9
5 – 01 – 0280 – 2	280	290	760	7,5
5 – 01 – 0300 – 2	300	310	850	8,2
5 – 01 – 0337 – 2	337	347	910	8,8

Технические данные

Параметр	Значение
Внутренний диаметр (DN)	50–337 мм
Рабочая температура	до +650 °C
Материал	Профилированная нержавеющая сталь
Армирование	Многоугольный стальной профиль
Стандартная длина	5 м, 10 м
Поставляемые диаметры	50, 55, 60, 65, 70, 75, 80, 85, 90, 95, 100, 105, 110, 112, 120, 124, 125, 130, 135, 140, 146, 150, 158, 160, 168, 180, 202, 225, 250, 280, 300, 337
Сертификаты	ATEX
Произведено	Польша
