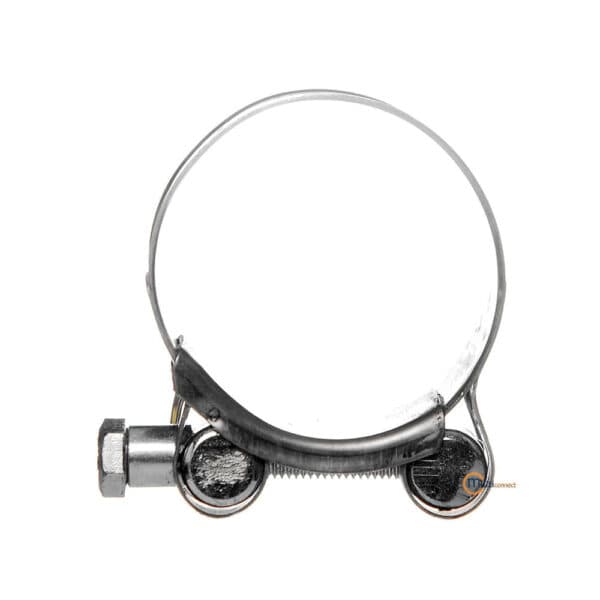

Хомут силовой оцинкованный W1

Имеют отбортовку по краям ленты

17–265 мм

Нужна индивидуальная конфигурация?

Свяжитесь с нашим инженером — получите рекомендации по подбору и цену.

Описание

Описание изделия

Имеют отбортовку по краям ленты

Применяется трехточечная сварка при креплении корпуса гайки, что повышает жесткость соединения элементов хомута

Шарнирные элементы из высококачественной стали для высокого момента затяжки

Высокая вибростойкость

Диапазон размеров от 17 до 252 мм

W1 – оцинкованный болт и лента

W2 – оцинкованный болт, нержавеющая лента, стойкая к химическим веществам и коррозии

W4 – нержавеющий болт и лента, стойкие к химическим веществам и коррозии

Зажимной хомут для жестких рукавов со спиралью, толстой стенкой, с высоким напорным и вакуумным давлением

Сельское хозяйство, пищевая, химическая промышленность, ирригация и другие отрасли, где необходимо надежное соединение армированных шлангов

Размеры

Наименование	Min D,мм	Max D,мм	Ширина Ленты,мм	Толщина Ленты,мм	Диаметр болта	Момент затяжки,Hм
17 х 19	17	19	18	0,6	M5*40	7
19 х 21	19	21	18	0,6	M5*40	7
20 х 22	20	22	18	0,6	M5*40	7
21 х 23	21	23	18	0,6	M5*40	7
23 х 25	23	25	18	0,6	M5*40	7
26 х 28	26	28	18	0,6	M5*40	7
29 х 31	29	31	20	0,8	M6*50	12
30 х 33	30	33	20	0,8	M6*50	12
32 х 35	32	35	20	0,8	M6*50	12
34 х 37	34	37	20	0,8	M6*50	12
36 х 39	36	39	20	0,8	M6*50	12
38 х 41	38	41	20	0,8	M6*50	12
40 х 43	40	43	20	0,8	M6*50	12
42 х 46	42	46	20	0,8	M6*50	12
44 х 47	44	47	22	1,2	M6*50	12
48 х 51	48	51	22	1,2	M6*55	12
52 х 55	52	55	22	1,2	M6*55	12
56 х 59	56	59	22	1,2	M6*55	12
60 х 63	60	63	22	1,2	M6*55	12
64 х 67	64	67	22	1,2	M8*70	16
68 х 73	68	73	24	1,5	M8*70	25
74 х 79	74	79	24	1,5	M8*70	25
76 х 80	76	80	24	1,5	M8*70	25
80 х 85	80	85	24	1,5	M8*70	25
86 х 91	86	91	24	1,5	M8*70	25
92 х 97	92	97	24	1,5	M8*70	25
98 х 103	98	103	24	1,5	M8*70	25
104 х 112	104	112	24	1,5	M8*80	25
110 х 118	110	118	24	1,5	M8*80	25
113 х 121	113	121	24	1,5	M8*80	25
115 х 130	115	130	24	1,5	M8*80	25
122 х 130	122	130	24	1,5	M8*80	25
131 х 139	131	139	26	1,7	M10*90	40
140 х 148	140	148	26	1,7	M10*90	40
149 х 161	149	161	26	1,7	M10*110	40
162 х 174	162	174	26	1,7	M10*110	40
175 х 187	175	187	26	1,7	M10*110	40
188 х 200	188	200	26	1,7	M10*110	40
195 х 210	195	210	26	1,7	M10*110	40
201 х 213	201	213	26	1,7	M10*110	40
214 х 226	214	226	26	1,7	M10*110	40
227 х 239	227	239	26	1,7	M10*110	40
240 х 252	240	252	26	1,7	M10*110	40
253 х 265	253	265	26	1,7	M10*110	40
