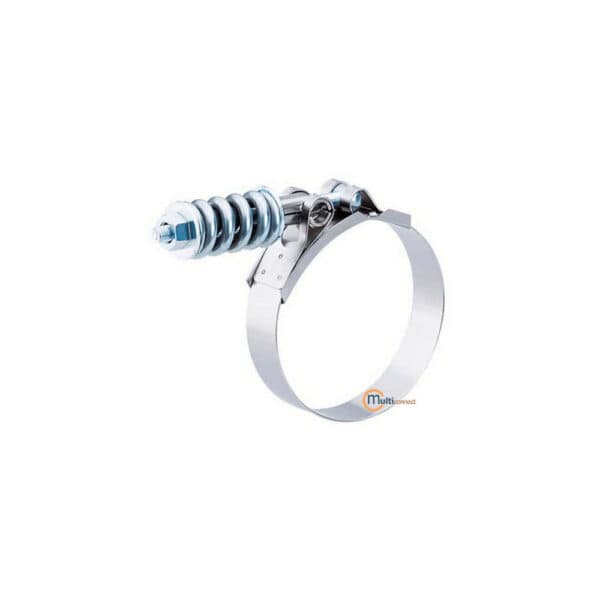

Galingoji apkaba su cilindrine spyruokle

Galingoji apkaba su T formos varžtu ir cilindrine spyruokle

15 mm – 228 mm (1″ – 9 1/8″)

Reikia individualios konfigūracijos?

Susisiekite su mūsų inžinieriumi — gausite parinkimo rekomendacijas ir kainą.

Aprašymas

Gaminio aprašymas

Galingoji apkaba su T formos varžtu ir cilindrine spyruokle

Užtikrina pastovų priveržimo momentą esant stipriai vibracijai ir temperatūros pokyčiams

Juostos plotis 19 mm

Medžiaga – cinkuotas plienas

Standartas SAE J 1508, tipas SLTB

Diametrų diapazonas: 15 mm – 228 mm (1″ – 9 1/8″)

Sunkiojoje kelių ir komunalinėje technikoje, taip pat žemės ūkio mašinose

Matmenys

Pavadinimas	Min D, mm	Max D, mm	Juostos plotis, mm	Juostos storis, mm	Varžto diametras	Priveržimo momentas, Nm	Plienas
17 × 19	17	19	19	0,8	M6	8,5	W1
19 × 21	19	21	19	0,8	M6	8,5	W1
20 × 22	20	22	19	0,8	M6	8,5	W1
21 × 23	21	23	19	0,8	M6	8,5	W1
23 × 25	23	25	19	0,8	M6	8,5	W1
26 × 28	26	28	19	0,8	M6	8,5	W1
29 × 31	29	31	19	0,8	M6	8,5	W1
30 × 33	30	33	19	0,8	M6	8,5	W1
32 × 35	32	35	19	0,8	M6	8,5	W1
34 × 37	34	37	19	0,8	M6	8,5	W1
36 × 39	36	39	19	0,8	M6	8,5	W1
38 × 41	38	41	19	0,8	M6	8,5	W1
40 × 43	40	43	19	0,8	M6	8,5	W1
42 × 46	42	46	19	0,8	M6	8,5	W1
44 × 47	44	47	19	0,8	M6	8,5	W1
48 × 51	48	51	19	0,8	M6	8,5	W1
52 × 55	52	55	19	0,8	M6	8,5	W1
56 × 59	56	59	19	0,8	M6	8,5	W1
60 × 63	60	63	19	0,8	M6	8,5	W1
64 × 67	64	67	19	0,8	M6	8,5	W1
68 × 73	68	73	19	0,8	M6	8,5	W1
74 × 79	74	79	19	0,8	M6	8,5	W1
76 × 80	76	80	19	0,8	M6	8,5	W1
80 × 85	80	85	19	0,8	M6	8,5	W1
86 × 91	86	91	19	0,8	M6	8,5	W1
92 × 97	92	97	19	0,8	M6	8,5	W1
98 × 103	98	103	19	0,8	M6	8,5	W1
104 × 112	104	112	19	0,8	M6	8,5	W1
110 × 118	110	118	19	0,8	M6	8,5	W1
113 × 121	113	121	19	0,8	M6	8,5	W1
115 × 130	115	130	19	0,8	M6	8,5	W1
122 × 130	122	130	19	0,8	M6	8,5	W1
131 × 139	131	139	19	0,8	M6	8,5	W1
140 × 148	140	148	19	0,8	M6	8,5	W1
149 × 161	149	161	19	0,8	M6	8,5	W1
162 × 174	162	174	19	0,8	M6	8,5	W1
175 × 187	175	187	19	0,8	M6	8,5	W1
188 × 200	188	200	19	0,8	M6	8,5	W1
195 × 210	195	210	19	0,8	M6	8,5	W1
201 × 213	201	213	19	0,8	M6	8,5	W1
214 × 226	214	226	19	0,8	M6	8,5	W1
227 × 239	227	239	19	0,8	M6	8,5	W1
240 × 252	240	252	19	0,8	M6	8,5	W1
253 × 265	253	265	19	0,8	M6	8,5	W1
