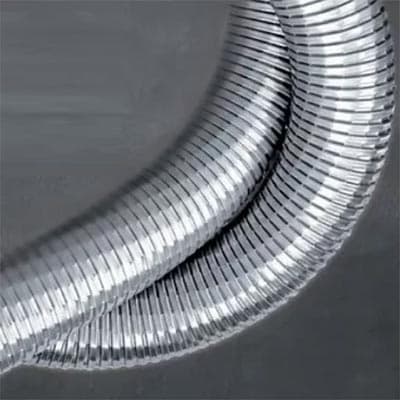

Metalhex inox D. Nerūdijančio plieno žarna su silikoniniu sandarikliu

Lankstūs daugiakampio profilio metaliniai rankovai iš profiliuoto nerūdijančio plieno.

50–337 mm

Temp.

iki +300 °C

Ilgis

5 m, 10 m

Sertifikatai

ATEX

Pritaikymo sritys

Reikia individualios konfigūracijos?

Susisiekite su mūsų inžinieriumi — gausite parinkimo rekomendacijas ir kainą.

Aprašymas

Gaminio aprašymas

Lankstūs daugiakampio profilio metaliniai rankovai iš profiliuoto nerūdijančio plieno.

Sandarinimas: silikoninis sandariklis.

Profilis suformuotas taip, kad žarna išlaikytų formą ir būtų atspari mechaniniams pažeidimams.

Šiluminis atsparumas: iki +300 °C.

Didelis mechaninis atsparumas ir atsparumas dilimui, ypač transportuojant abrazyvines medžiagas.

Atitinka ATEX direktyvos reikalavimus – tinka sprogioje aplinkoje.

Diametrų diapazonas: 50–337 mm.

Ilgis: 5 m, 10 m; kai kuriems diametrams, iš anksto susitarus, galimi didesni ilgiai.

Vėdinimo sistemos ir pramoniniai dulkių siurbliai.

Išmetamųjų dujų ir dūmų šalinimas.

Abrazyvinių birių medžiagų transportavimas.

Medienos apdirbimo pramonė.

Visų parametrų tolerancija – 5 %.

Dėl savo konstrukcijos metalinės žarnos neužtikrina 100 % sandarumo; šalinant dūmus rekomenduojama rinktis dvigubą diametrą.

Elektrostatiniams krūviams nuvesti rekomenduojama įžeminti žarnos spiralę.

Matmenys

Gaminio kodas	Vidinis diametras [mm]	Išorinis diametras [mm]	Lenkimo spindulys [mm]	Apytikslė masė [kg/m]
5 – 01 – 0050 – 2 U	50	60	160	0,8
5 – 01 – 0055 – 2 U	55	65	180	0,9
5 – 01 – 0060 – 2 U	60	70	215	1,0
5 – 01 – 0065 – 2 U	65	75	230	1,1
5 – 01 – 0070 – 2 U	70	80	240	1,2
5 – 01 – 0075 – 2 U	75	85	255	1,3
5 – 01 – 0080 – 2 U	80	90	270	1,3
5 – 01 – 0085 – 2 U	85	95	275	1,5
5 – 01 – 0090 – 2 U	90	100	280	1,9
5 – 01 – 0095 – 2 U	95	105	290	2,0
5 – 01 – 0100 – 2 U	100	110	300	2,0
5 – 01 – 0105 – 2 U	105	115	315	2,1
5 – 01 – 0110 – 2 U	110	120	330	2,2
5 – 01 – 0112 – 2 U	112	122	340	2,3
5 – 01 – 0120 – 2 U	120	130	380	2,4
5 – 01 – 0124 – 2 U	124	134	390	2,5
5 – 01 – 0125 – 2 U	125	135	400	2,5
5 – 01 – 0130 – 2 U	130	140	410	2,9
5 – 01 – 0135 – 2 U	135	145	420	3,0
5 – 01 – 0140 – 2 U	140	150	440	3,1
5 – 01 – 0146 – 2 U	146	156	450	3,2
5 – 01 – 0150 – 2 U	150	160	460	3,4
5 – 01 – 0158 – 2 U	158	168	480	3,4
5 – 01 – 0160 – 2 U	160	170	490	3,6
5 – 01 – 0168 – 2 U	168	178	500	3,9
5 – 01 – 0180 – 2 U	180	190	545	4,0
5 – 01 – 0202 – 2 U	202	212	560	5,5
5 – 01 – 0225 – 2 U	225	235	630	6,2
5 – 01 – 0250 – 2 U	250	260	700	6,9
5 – 01 – 0280 – 2 U	280	290	760	7,5
5 – 01 – 0300 – 2 U	300	310	850	8,2
5 – 01 – 0337 – 2 U	337	347	910	8,8

Techniniai duomenys

Parametras	Reikšmė
Vidinis diametras (DN)	50–337 mm
Darbinė temperatūra	iki +300 °C
Medžiaga	Profiliuotas nerūdijantis plienas
Armatūra	Daugiakampis plieno profilis
Standartinis ilgis	5 m, 10 m
Tiekiami diametrai	50, 55, 60, 65, 70, 75, 80, 85, 90, 95, 100, 105, 110, 112, 120, 124, 125, 130, 135, 140, 146, 150, 158, 160, 168, 180, 202, 225, 250, 280, 300, 337
Sertifikatai	ATEX
Pagaminta	Lenkija
